東風天龍洗掃車底盤配置：

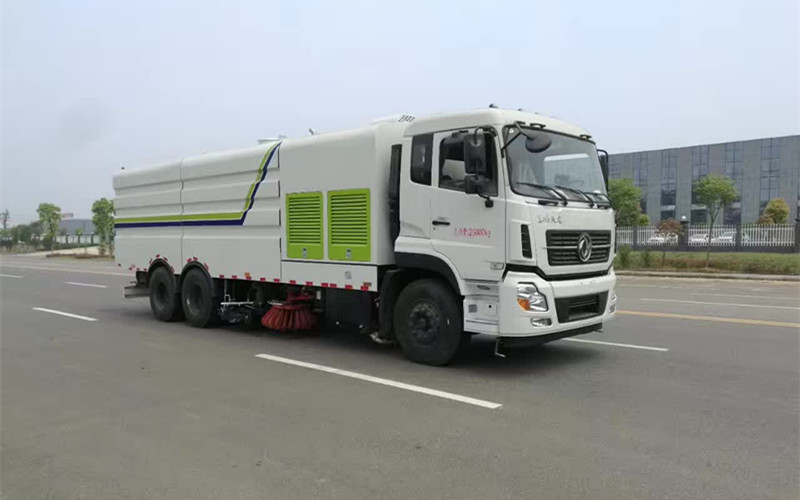

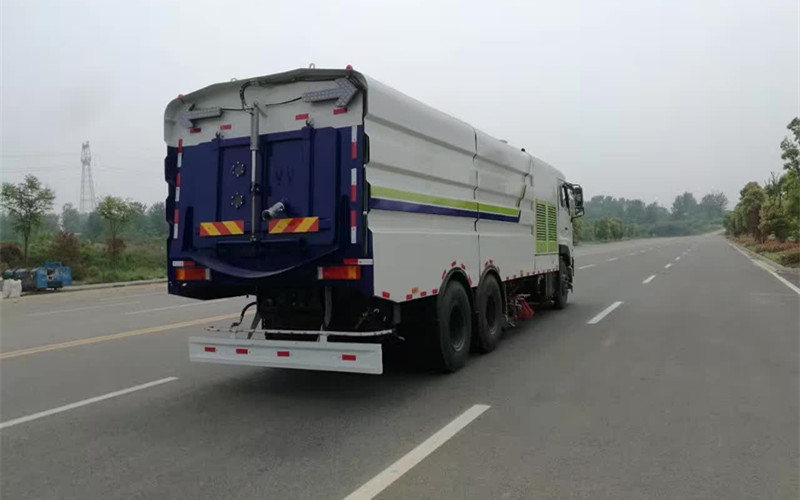

東風天龍洗掃車是目前國內最大的洗掃車車型，采用中日合資出品的東風天龍后雙橋洗掃車專用底盤，驅動形式6*4，軸距4350+1350mm。駕駛室采用東風天龍新款駕駛室，平頂帶臥，高端大氣。東風天龍洗掃車采用減震座椅，大幅度提高了駕駛員的舒適度，駕駛室內配備冷暖空調，帶方向助力，離合助力，實用性不錯。東風天龍洗掃車采用中美合資的康明斯系列發動機，最大可輸出245匹馬力，搭配陜齒7檔變速箱，換檔平順，操控感不錯。東風天龍洗掃車采用10噸后雙橋，5噸前橋，11.00的鋼絲胎，承重能力同級出色。
|
東風天龍洗掃車整車技術參數 |
|||
|
清水箱容積(m3) |
10m3 |
垃圾箱容積(m3) |
12m3 |
|
箱體材質 |
不銹鋼 |
外形尺寸 |
10600×2500×3350mm |
|
清掃寬度 |
3.5m |
清掃速度(km/h) |
3-20km/h |
|
最大清掃能力 |
80000m3/h |
副發動機 |
康明斯170馬力 |
|
東風天龍洗掃車底盤技術參數 |
|||
|
底盤名稱 |
東風天龍 |
底盤型號 |
DFL1250 |
|
軸數 |
3 |
軸距 |
4350+1350mm |
|
駕駛室類型 |
排半 |
準乘人數 |
3 |
|
發動機馬力 |
245馬力 |
變速箱型號 |
7檔變速箱 |
|
輪胎規格 |
11.00R鋼絲胎 |
前后橋 |
5/10噸 |
|
燃料種類 |
柴油 |
環保標準 |
國V |
|
ABS防抱死系統 |
標配 |
制動系統 |
斷汽剎 |
|
冷暖空調 |
選裝 |
方向助力 |
標配 |
|
東風天龍洗掃車上裝基本配置 |
|||
|
標準配置 |
帶2個中置掃盤，康明斯170馬力副發動機；大力馬達；萬向高壓路沿清洗；臺灣液壓閥組；威龍低壓泵（前沖）；4mm不銹鋼垃圾箱；4mm不銹鋼水箱；不銹鋼高壓管路；雙層不銹鋼吸塵筒；德國控制器；美國傳感器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀態室內監視器；倒車防撞自動保護裝置；檢修安全保護裝置；掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；20m高壓沖洗卷盤。集成式運動控制器，一鍵電腦控制。 |
||
|
選裝配置 |
用戶可根據個人需求選擇加裝高空作業平臺、前置除雪鏟等配置。 |
||
東風天龍洗掃車特點：
東風天龍洗掃車采用東風天龍國五二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。東風洗掃車高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。
左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。
開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
東風天龍洗掃車性能與結構參數表
|
項目 |
單位 |
東風天龍洗掃車 |
|||||
|
作 業 性 能 |
洗 掃 作 業 |
最大洗掃寬度（含路緣清洗寬度） |
m |
4．1 |
|||
|
路面洗掃寬度（不含路緣清洗寬度） |
m |
3．5 |
|||||
|
洗掃速度 |
Km/h |
3∽10 |
|||||
|
清洗水額定壓力 |
MPa |
10 |
|||||
|
清洗水額定流量 |
L/min |
122 |
|||||
|
清 掃 作 業 |
清掃寬度 |
m |
3．5 |
||||
|
清掃速度 |
Km/h |
3∽15 |
|||||
|
保潔速度 |
Km/h |
3∽20 |
|||||
|
最大清掃能力 |
M2/h |
70000 |
|||||
|
卸料角 |
° |
≥48 |
|||||
|
低壓沖洗寬度 |
m |
24 |
|||||
|
清水箱總容積 |
L |
12000 |
|||||
|
垃圾箱總容積 |
L |
10000 |
|||||
|
行駛性能 |
最高車速（滿載） |
km/h |
90 |
||||
|
最大爬坡角 |
° |
30 |
|||||
|
制動距離（滿載30Km/h） |
m |
≤10 |
|||||
|
最小轉彎直徑 |
m |
19 |
|||||
|
燃油消耗量 |
限定工況百公里燃油消耗量 |
L/100km |
18 |
||||
|
全洗掃作業 作業速度 7km/h （2檔怠速） |
副發動機轉速2000r/min |
L/h |
13．7 |
||||
|
L/10000m2 |
5．64 |
||||||
|
副發動機轉速1700r/min |
L/h |
8．9 |
|||||
|
L/10000m2 |
3．76 |
||||||
|
全掃作業 作業速度 7km/h （2檔怠速） |
副發轉速2000r/min |
L/h |
11．1 |
||||
|
L/10000m2 |
4．59 |
||||||
|
副發轉速1700r/min |
L/h |
7．2 |
|||||
|
L/10000m2 |
3．12 |
||||||
|
質量參數 |
整車整備質量 |
Kg |
17500 |
||||
|
最大總質量 |
kg |
25000 |
|||||
|
結構尺寸 |
外形尺寸（長X寬X高） |
mm |
10500×2500×3390 |
||||
|
軸距 |
mm |
5350+1300 |
|||||
|
輪距 |
前輪 |
mm |
|||||
|
后輪 |
mm |
||||||
|
接近角 |
° |
||||||
|
離去角 |
° |
17．5 |
|||||
|
最小離地間隙 |
mm |
275 |
|||||
|
|
|
||||||
|
項目 |
HCQ5251TXSDL5 |
|||||
|
汽 車 底 盤 |
底盤型號、類別、生產企業 |
DFL1250A13 |
||||
|
發動機型號、生產企業 |
東風康明斯ISDe270 50（國Ⅴ） |
|||||
|
發動機額定功率 |
198kw/2500r/min |
|||||
|
變速箱型號 |
DF6S900 |
|||||
|
變速箱速比 |
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 |
|||||
|
驅動軸 |
單級雙曲線齒輪主主減速器 速比i=5.143 |
|||||
|
輪胎 |
前輪 |
10.00-20(9.00R20) |
||||
|
后輪 |
10.00-20(9.00R20) |
|||||
|
燃油種類 |
滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號 |
|||||
|
副 發 動 機 |
標準配置 |
型號、生產企業 |
EQB170 東風康明斯發動機有限公司 |
|||
|
功率 |
125kw/2500r/min |
|||||
|
選裝配置 |
型號、生產企業 |
EQB140-20 東風康明斯發動機有限公司 |
||||
|
功率 |
118Kw/2500r/min |
|||||
|
離合器 |
汽車離合器，氣動驅動，電氣自動控制 |
|||||
|
散熱器 |
有效尺寸783*714*70 |
|||||
|
風 機 |
型式 |
專用高壓離心風機 型號No7.1#C，最大風量23500M3/h |
||||
|
額定轉速 |
2400r/min |
|||||
|
傳動型式 |
窄V帶傳動（型號15N-2690，5根） |
|||||
|
液 壓 系 統 |
型式 |
開式，電液控制集中操縱 |
||||
|
主要元件 |
齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 |
|||||
|
溢流壓力 |
15MPa |
|||||
|
液壓油容量 |
60L |
|||||
|
電 氣 系 統 |
控制方式 |
PLC控制+手動控制、機電液互鎖等 |
||||
|
底盤車系統電壓 |
24V |
|||||
|
工作裝置系統電壓 |
24V |
|||||
|
蓄電池型號 |
12V-140A.H(2只串聯) |
|||||
|
高 壓 清 洗 系 統 |
高壓水泵 |
型式 |
柱塞泵 |
|||
|
型號 |
T7012IR |
|||||
|
額定壓力 |
10MPa |
|||||
|
系統使用壓力 |
10MPa |
|||||
|
額定流量 |
122L/min |
|||||
|
額定轉速 |
1000r/min |
|||||
|
傳動型式 |
窄V帶傳動（型號15N-1900，3根） |
|||||
|
水閥及控制 |
水閥型式 |
高壓不銹鋼球閥，10MPa |
||||
|
控制方式 |
氣缸驅動，電氣控制 |
|||||
|
噴水桿噴嘴型式 |
高壓洗滌型 |
|||||
|
|
||||||
|
項目 |
HCQ5251TXSDL5 |
|||
|
低壓沖洗系統 |
低壓水泵 |
型號 |
DH140 |
|
|
流量 |
60m3/h |
|||
|
揚程 |
90m |
|||
|
沖洗寬度 |
24m |
|||
|
掃盤降塵系統 |
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 |
|||
|
清 掃 系 統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
||
|
掃刷直徑 |
φ900mm |
|||
|
掃盤速度 |
每分鐘600轉 |
|||
|
掃盤傾角調整 |
前傾：4°-6°；外傾2°-4° |
|||
|
吸 嘴 |
型式 |
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 |
||
|
吸管直徑 |
2Xφ180mm兩根。 |
|||
|
工作時剛性部分離地間隙 |
5-10mm |
|||
|
左右噴桿 |
噴桿擺動 |
氣缸驅動，電氣自動控制，擺動角78° |
||
|
噴桿離地高度 |
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm |
|||
|
噴嘴總數量 |
8只，每側4只 |
|||
東風天龍詳細說明：
洗掃車以環境適應能力強、性能出色、功能齊全而深受廣大客戶的喜愛，廣泛應用于城市道路、高速公路、機場、碼頭、港口等區域，為了進一步提高洗掃車的實用性，以適應如高速公路等特殊區域的工作需求，廠家特意推出了一款超大型的洗掃車——東風天龍洗掃車。
這款東風天龍洗掃車整車基于東風天龍6*4系列底盤打造，東風天龍底盤是東風商用車公司與日產柴聯合推出的高端環衛車底盤，向來以高性能、高配置、高舒適性、高可靠性而深受廣大客戶的認可，東風公司在全國設立的1050家售后服務站也為它提供了強有力的售后服務保障。
東風天龍洗掃車采用中美合資的康明斯245馬力高性能柴油發動機，無論是其性能還是其可靠性都已得到市場的驗證，配合法士特變速箱，動力輸出平順，提速快，駕駛體驗不錯，標配原廠空調、方向助力、離合助力、ABS防抱死系統、減震座椅，駕乘舒適性非常棒，大大提升了環衛工人工作的積極性。
這款東風天龍洗掃車清水箱容積12m3，垃圾箱容積10m3，可持續工作8小時以上，能充分保證高速公路上清掃工作的高效性。箱體材質全部采用優質不銹鋼材料，防腐防銹，使用壽命更長，清水箱內置低水位報警器，無水時自動報警，防止水泵損壞。垃圾箱內置防溢滿報警裝置，防溢滿報警裝置可防止污水作業時從吸管溢出，造成二次污染。
垃圾箱內采用大平面斜坡結構，最大卸料角度可達50度，垃圾箱尾門采用超寬式設計，開口大，更易于傾倒垃圾。垃圾箱內置高壓噴淋裝置，垃圾傾倒完成后可以自動對垃圾箱內進行清潔，節省了人力，降低了環衛工人們的工作強度。
東風天龍洗掃車標配高低兩套水路系統，高壓水路采用德國進口高壓泵，最大水流量可達到153L/min，可以強力沖洗路面上的一切頑固污漬，先掃，后沖，再吸收，路面清理，一次完成。低壓水路采用中日合資的杭州威龍低壓水泵，沖洗壓力大，雙幅對沖可達到24米以上，噴嘴全部采用氣動控制，所有操作均在駕駛室內完成，無需下車，不僅方便，更提高了環衛工人工作的安全性。
東風天龍洗掃車在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。倒車時，還可作為倒車影像使用，大大提高了倒車的安全性。
從上面可以看出，東風天龍洗掃車更適合如高速公路清掃工作等長距離作業環境，雖然機動性方面不如3噸洗掃車和5噸洗掃車來得靈活，但是超大容量的水箱垃圾箱能為其長途作業提供最強有力的保證。
|
產品名稱 |
東風天龍洗掃車 |
五十鈴5噸洗掃車 |
||
|
發動機 |
康明斯245馬力 |
康明斯180馬力 |
朝柴156馬力 |
五十鈴190馬力 |
|
變速箱 |
陜齒7檔變速箱 |
東風6檔變速箱 |
6檔變速箱 |
五十鈴MLD6檔變速箱 |
|
后橋 |
10噸后雙橋 |
9噸 |
5噸 |
7噸 |
|
底盤軸距 |
4350+1350mm |
5000mm |
3800mm |
4175mm |
|
清水箱容積 |
12立方 |
9立方 |
5立方 |
7立方 |
|
垃圾箱容積 |
10立方 |
7立方 |
5立方 |
5立方 |
|
輪胎 |
11.00R20鋼絲胎 |
9.00R20鋼絲胎 |
8.25R20鋼絲胎 |
235/75R17.5真空胎 |
|
外形尺寸 |
10600×2500×3350 |
8580×2490×3100 |
7000×2200×2700 |
6900×2200×2670 |
|
制動系統 |
斷汽剎 |
斷汽剎 |
斷汽剎 |
斷汽剎 |
|
空調 |
標配 |
標配 |
標配 |
標配 |
|
電動玻璃 |
可加裝 |
可加裝 |
標配 |
可加裝 |
|
中控鎖 |
可加裝 |
可加裝 |
標配 |
可加裝 |
|
免征公告 |
有 |
有 |
有 |
申報中 |
|
環保公告 |
有 |
有 |
有 |
申報中 |
|
庫存數量 |
訂單 |
訂單 |
訂單 |
訂單 |
|
指導價格 |
62.98~89.98萬 |
42.8~58.8萬 |
33.98~49.98萬 |
48.98~63.58萬 |
|
|
||||
