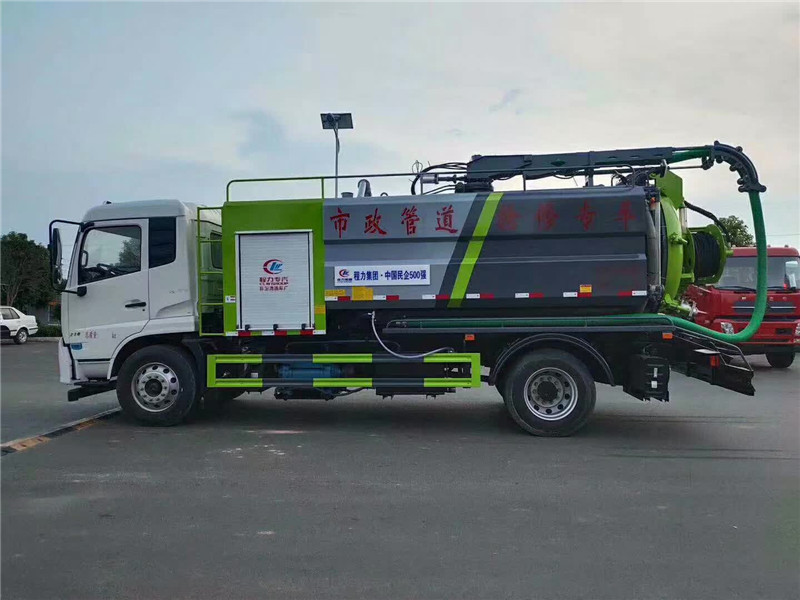

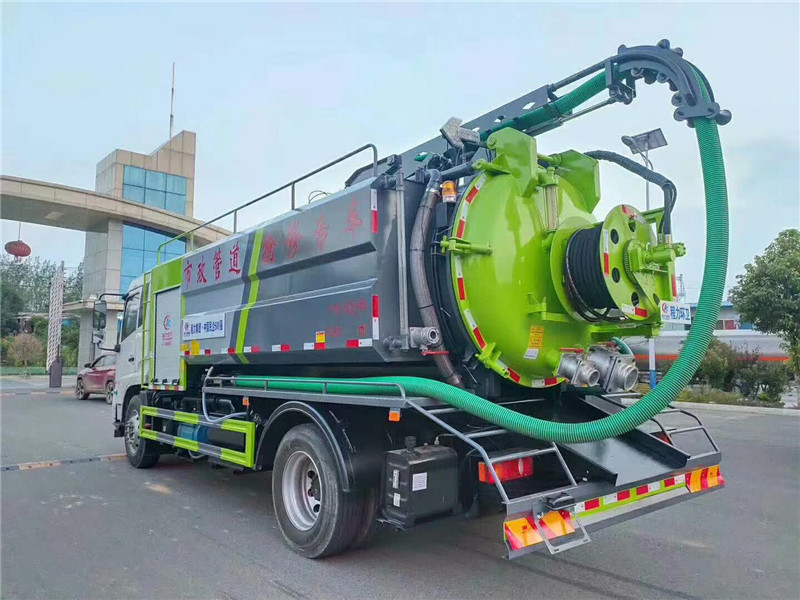

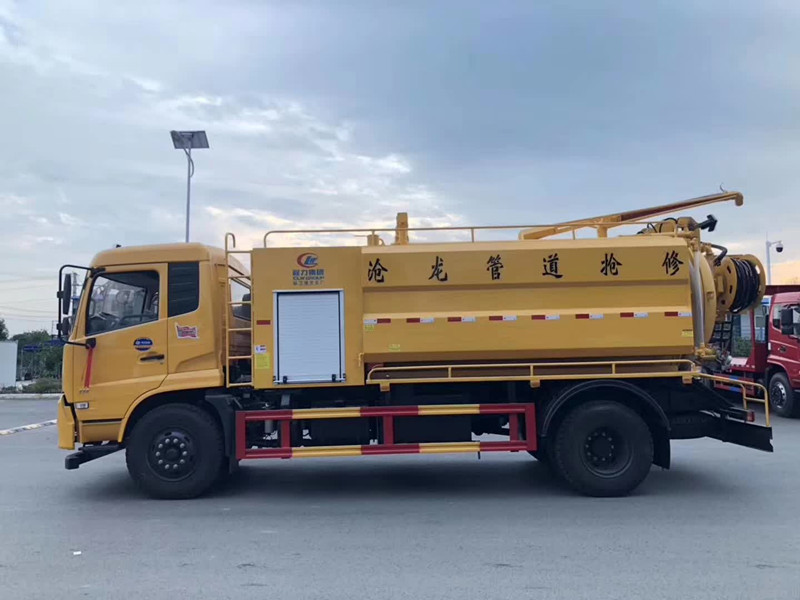

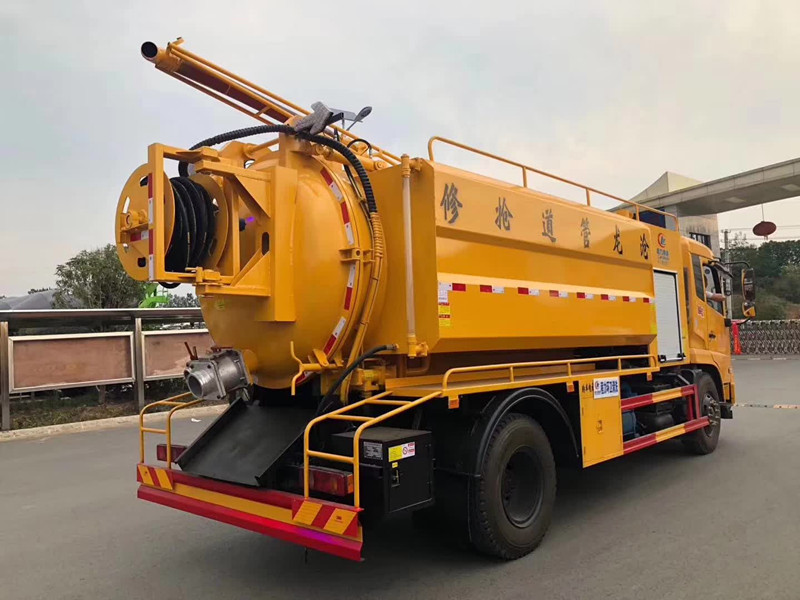

國六東風天錦12方聯合疏通車
車輛型號：國六東風天錦聯合疏通車|12方清洗吸污車
東風天錦清洗吸污車也叫東風天錦聯合疏通車，清洗吸污兩用車又叫下水道疏通車，該車是聯合高壓清洗車和吸污車的功能與一體的新型環衛專用車輛，該車亮點功能為人力所不能到達的下水道堵塞區域疏通、所以叫做聯合疏通車。該車其他功能為樓層沖洗、吸污排污、園林綠化等。工作原理為通過吸污管道系統吸收下水道的積水后，車載絞盤勻速放置高壓管道，高壓沖洗管道工作時旋轉作用力使高壓沖洗管道進入人力所不能到達的下水道堵塞區域，進行高壓沖穿作業，通過吸污管道最大限度的減少水污對堵塞區域的覆蓋，達到最好的沖穿效果，起到疏通下水道的目的。
國六東風天錦聯合疏通車底盤的主要配置：
①東風天錦聯合疏通車210馬力發動機：
4700軸距，康明斯B6.2NS6B210發動機（國6環保排放），后橋10噸，東風6檔變速箱，275/80R22.5 18PR真空胎（含備胎），帶ABS防抱死系統，原廠冷暖空調，帶方向助力，離合助力器，斷氣剎，中控鎖，電動玻璃。
②東風天錦聯合疏通車230馬力發動機：
配康明斯B6.2NS6B230馬力增壓發動機，4700軸距，（國6環保排放），后橋10噸，東風6檔變速箱，275/80R22.5 18PR真空胎（含備胎），帶ABS防抱死系統，原廠冷暖空調，帶方向助力，離合助力器，斷氣剎，中控鎖，電動玻璃。
該車主要特點如下：
東風天錦聯合疏通車罐體配置：
水罐罐體有效容積:4.32立方米,運輸介質: 水,密度:1000千克/立方米。吸污罐體有效容積7.92立方米。運輸介質:液態污染物,密度:800千克/每立方米;防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接。 高壓部分采用德國品孚215L，22MPA高壓泵。
國六東風天錦聯合疏通車工作原理：
疏通：由底盤車發動機驅動的高壓水泵產生22MPa高壓水，高壓水通過特制噴頭高速向前、向后噴射。向前的射流可以沖開前方堵塞物，向后的射流除沖洗管道壁，沖走沉積物外，還帶動噴頭及噴水膠管自動進入管道縱深。液壓驅動的水管卷盤可以控制噴頭的運動方向和運動速度。噴頭前進時能沖開前方堵塞物，沖洗管道壁，后退時能更好地將沉積物沖掉并帶到坑口的沉井中。往返重復沖洗效果更好。
吸污：由底盤發動機驅動的真空泵使污水罐產生真空，將吸污管插入污泥中，污物在大氣壓的作用下被吸到污水罐中。污水過濾后排回下水道，污物留存在污水罐中，運送到指定地點后排放。
清污：真空泵使吸污管內產生真空和高速氣流，將吸污管插入少水、有一定硬度的污泥中，或?qū)⑽酃芸趯?duì)準泥砂、垃圾等，這些污物在高速氣流的作用下被帶到污水罐中。完成下水道清污作業。
具有疏通、吸污、清污等多種功能，一車頂3車。
分動箱：國產優質分動箱，用以從底盤發動機取力并分別輸送給真空泵、高壓水泵。實現多點大功率取力，屬關鍵技術。
真空泵：極限真空度:33mbar，最大抽氣量: 1400m3/h。最高工作轉速：1300r/min。水環真空泵，西門子技術，國內生產。
高壓水泵：品孚高壓泵額定壓力：22MPa，額定流量：215L/min，最高轉速；1450r/min。高壓柱塞泵，中德合資。
污水罐：6mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料。帶高液位報警保護裝置�？�?cè)莘e7.92m3。
清水箱：由3個管路連通的水箱組成，內置防波板。帶低水位報警保護裝置�？�?cè)莘e4.32 m3。
吸污管：帶旋轉臂架的PVC鋼絲增強軟管或鋼絲編織膠管，可270°水平旋轉，-15°～+53°垂直變幅，1.1m長短伸縮。3根3m接長管用于吸污管接長。
水管卷盤：液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，可纏繞存放DN25的專用膠管不少于60m。
專用膠管：ND102的下水道疏通專用膠管，耐高壓，質量輕，摩擦阻力小，抗劃傷能力強。標準配置管長：12m。
清洗水管卷盤：水管手動拉出，自動收回，手持噴槍。用于清洗本車和作業場地。軟管長度15m。
l 噴頭：原裝進口1英寸噴頭，標準配置3個噴頭：（選配）
l 三角形噴頭：同時向前向后噴射。適用于完全堵塞的管道。（選配）
l 蘑菇形噴頭：噴嘴以?xún)煞N角度布置，有較大的推力，用于有油脂的管道。（選配）
l 炸彈形噴頭：噴嘴與噴頭軸線成15°或30°夾角，通常情況下使用。（選配）
l 操縱裝置：噴頭和膠管的前進、后退及速度調節采用手控，其它控制均采用電控。吸污管旋轉臂架的旋轉、變幅、伸縮，污水罐后蓋的開閉、傾翻復位等除電控外，還配有無線遙控。
東風天錦聯合疏通車車輛主要技術參數
|
項 目
|
參 數
|
|
車輛名稱
|
東風天錦聯合疏通車
|
|
外型尺寸（長×寬×高）
|
8600mm×2540 mm×3550 mm
|
|
底盤型號
|
東風二類底盤
|
|
發動機型號
|
B6.2NS6B210/B6.2NS6B230
|
|
發動機功率
|
155kW/170KW/2500r/min
|
|
分動箱側輸出最大輸出功率
|
2×110 kW
|
|
最高行駛速度
|
98 km/h
|
|
高壓疏通系統
|
水泵最高壓力
|
22 MPa
|
|
水泵最大流量
|
215 L/min
|
|
清水箱容積
|
4.32 m3
|
|
高壓水管直徑
|
DN22 mm
|
|
真空吸污系統
|
真空泵最大流量
|
1400 m3/h
|
|
有效吸程
|
≥10 m
|
|
污水罐容積
|
7.92 m3
|
|
吸污管管徑
|
102 mm
|
|
東風天錦12方清洗吸污車底盤技術參數
|
|
底盤名稱
|
東風天錦
|
底盤型號
|
DFH1180EX8
|
|
軸數
|
2
|
輪胎數
|
7（含備胎）
|
|
軸距 (mm)
|
4700
|
輪胎規格
|
10.00R20
|
|
變速箱
|
東風6檔
|
前后橋
|
5.5/10
|
|
燃料種類
|
柴油
|
剎車
|
斷氣剎
|
|
排放標準
|
GB3847-2005,GB17691-2018國Ⅵ
|
|
發動機型號
|
發動機企業
|
排量
|
馬力
|
|
B6.2NS6B210
|
康明斯
|
6200
|
210
|
