三缸四柱垂直壓縮垃圾站外殼采用鋁合金壓鑄或鋼板焊接成型，表面經高速拋丸后粉末靜電噴塑，顏色灰色，外形美觀；精工環衛，垃圾站整體方案解決廠家。

服務熱線：177-8628-6969習

垂直式壓縮垃圾中轉站主體架為4立柱形式，主體架上設自動控制的防箱體墜落安全裝置，人身安全和設備安全；

 垃圾壓縮箱須采用整體式：即壓縮倉、儲存?zhèn)}、推鏟放置倉連為一體，整體落于地下；箱體前閘門須采用內置式結構，以增加與轉運車的對接長度，防止垃圾塊裝車過程中垃圾散落。垃圾壓縮箱體采用加厚碳鋼板焊接，底板厚度10mm、側板厚度8mm，壓縮箱體使用壽命不小于5年。

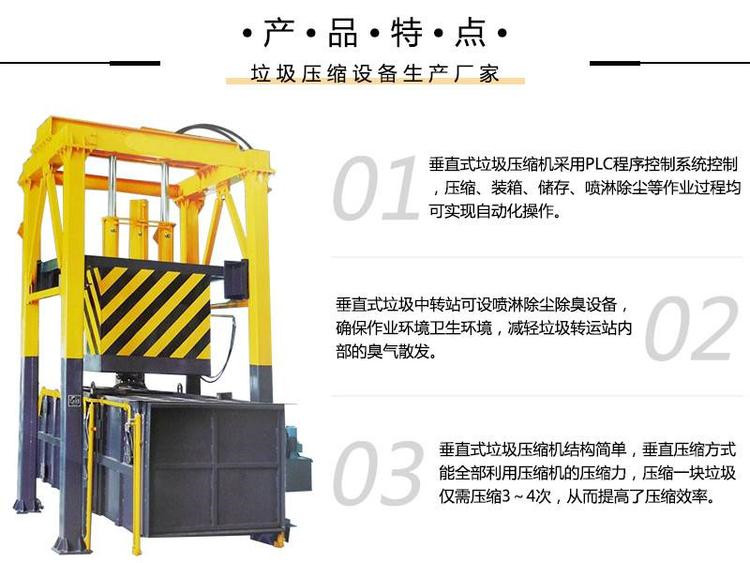

三缸四柱垂直壓縮垃圾站產品特點：壓實密度高

垂直式垂直垃圾中轉站壓縮方式為垂直壓縮，相對于水平壓縮來說，壓縮密度更大（垂直壓縮壓縮密度為0.9t/m3，而水平壓縮的壓縮密度為0.7-0.9t/m3，減少運輸成本。垃圾處理全過程封閉式操作。

1、產品介紹

（1）產品品牌：程力。

（2）產品的名稱：四柱垂直式垃圾壓縮機（三支平行接力油缸）中轉站

（3）產品型號規格：580-產品系列號（四柱垂直式）

2、三缸四柱垂直壓縮垃圾中轉站功能簡介

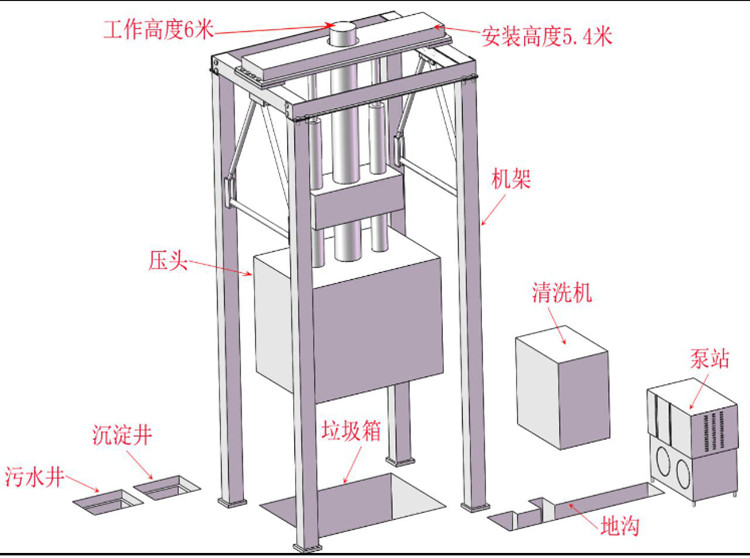

四柱垂直式垃圾壓縮機是整體式箱體結構，即壓縮倉、儲存?zhèn)}、液壓推鏟機構合為一體，配備PLC電液一體化控樹系統、污水收集和排放系統、噴霧降塵與高壓沖洗系統、操作室（室外配方等件，提高了設備的運行效率，提高了設備的可靠性，實現了垃圾壓輸過的時用業，有利于環保和實現整機自動化工作要求）

1)工作穩定衛生環保。NBB580-8四柱垂直式垃圾壓縮機是本公司按照《垃圾轉運站設備標準》（JB/10855-2008)和本公司產品標準而設計生產的，針對同類設備中垃圾不成塊、污水外溢、異味較重、舉升晃動、維修保養不便等典型問題而開發出的科技含量更高、環保理念更強的新型產品。

2)投料口高度基本與地面平齊。設備中轉站房不需要建設高達4~5m的上料平臺，而且占地面積大大減少，上料更加方便，并大幅降低垃圾站的土建成本�？山邮�5t以下的垃圾車收集車也能接受人力車收集的垃圾，具有暫時貯存垃圾的功能，減少了高峰期運送垃圾擁擠等待的現象，提高了工作效率，降低了作業人員的勞動強度。

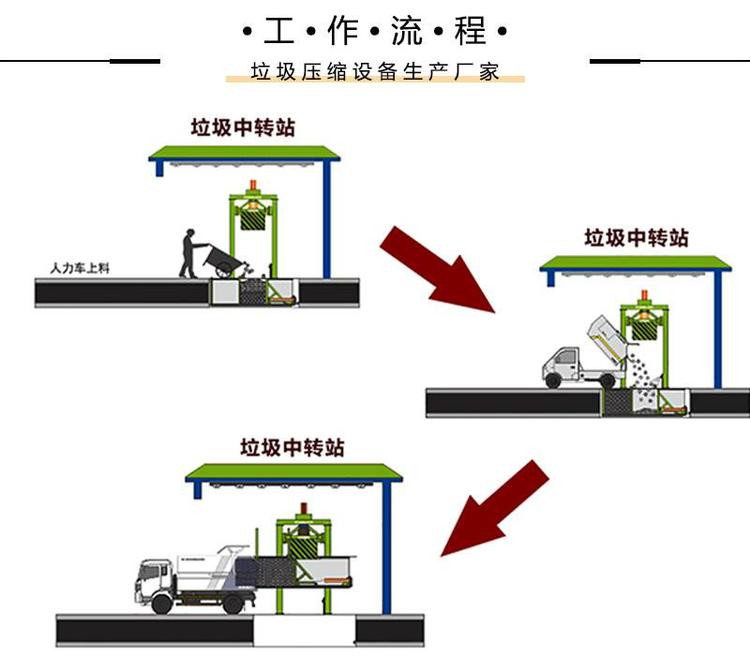

3)具備多次垂直壓縮功能。該產品的垃圾箱、壓縮推板系統和升降系統等安裝于地下坑槽內，通過四個立柱導向液壓鎖鉤垂直舉升。當垃圾裝滿或達到設定的垃圾投入到一定體積后，啟動壓縮機構，由壓縮缸將垃圾壓縮到設定位置并自動返回，以騰出空間再裝垃圾，重復上述動作即可完成垃圾的壓縮。推鏟油缸采用新結構復合油缸，推鏟移位定位準確，提高了設備的可靠性和安全性。當受料倉壓滿后，由四導軌推板將第一個垃圾塊推至貯存?zhèn)}，然后循環處理。當?shù)诙�個垃圾塊處理完畢后，將2個垃圾塊一起出料。

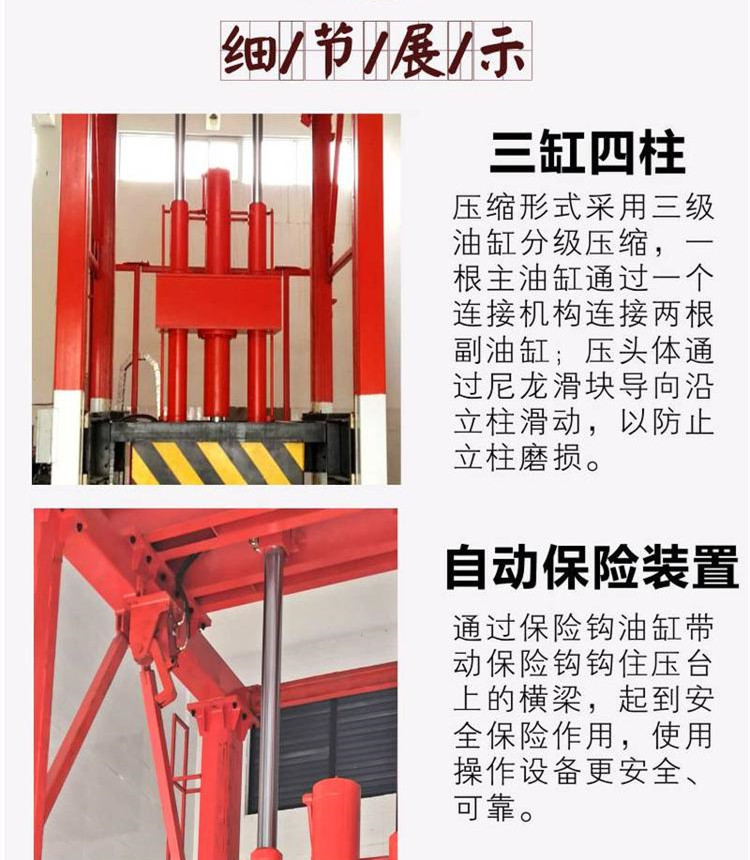

4)采用平行安裝的三支接力油缸。采用并聯油缸白適應裝置，提高壓縮油缸的使用壽命，機體舉升時采用8個平穩、耐磨的滑塊導向，舉升平穩、安全可靠。

5)壓頭與壓縮油缸之間采用球鉸聯接。壓頭與油缸之間可在一定范圍內任意偏轉，當垃圾不平整壓縮時，壓縮油缸不受偏載，有效保護了壓縮油缸。同時，立柱不變形，便于調節，維護性好。

6)對接靈活方便可靠。垃圾箱內特設底部、側面污水導流管網，在垃圾壓縮的過程中，垃圾中的污水經導流管網直接排入沉淀池、經稀釋后再排入城市污水處理管道。垃圾壓縮后清運時，在液壓缸的驅動下，垃圾箱自動升出地面與轉運汽車對接，操作推板機構可將垃圾推裝入汽車貨箱中，并且垃圾箱出料口伸入對接車內450mm左右，可防止大推進的過程中垃圾落入地面。整個工作過程可用有線控制來操縱或無線遙控操作完成。

7)外部簡捷環境美觀。該設備壓縮機體位于地基內，與地面平齊，作業上料方便、沖洗清潔方便。地面上只可見四個立柱和壓縮頭，設備在地面以上高度僅為2.95米。設備外形美觀，可很好的與周避環境融為一體。同時，設備自帶垃圾除臭殺菌裝置，極大減輕了垃圾惡臭對周遍環境的影響，設備占地面積小，對建筑物高度要求較低，減少土建成本。

8)手動／全自動化操作。該設備采用了先進的日本歐姆龍系列PLC液品顯示控制系統，對垃圾壓縮、箱體升降，車輛對接等可采用手動和全自動控制完成。設置了多層互鎖保護電路，防止誤操作，并設有垃圾裝滿報警裝置，保證了作業人員和設備的安全。

9)垃圾壓縮率高。設備壓縮力最大可達到1201,普通生活垃圾壓縮可達0.9以上，并可有效減少垃圾內水份，以便進行后續填理或黃燒處理，可有效解決當編路高遠，車輛運費島的難器，提場了垃圾車的運載數本，降低后營成本

10)關鍵電氣，液壓元件采用國際知名品牌，保證系統的可靠性。

11)具有多種環保措施降低環境污染。噴霧沖洗除臭系統、空氣除臭系統、污水收集與排放系統、地坑沖洗系統等設備，壓頭自動封閉及噪聲控制等措施，為建立整潔文明的垃圾站創造了條件。

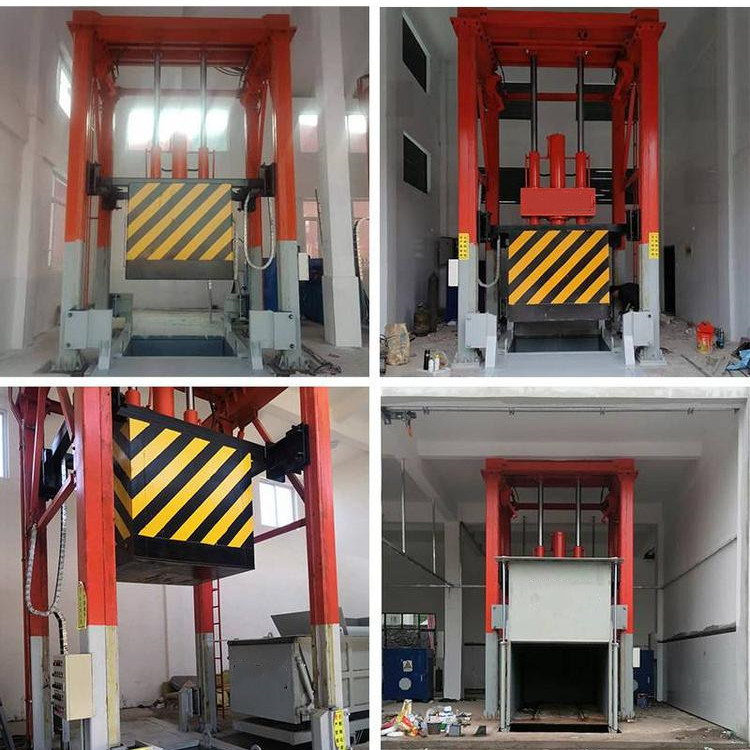

垃圾壓縮實物圖

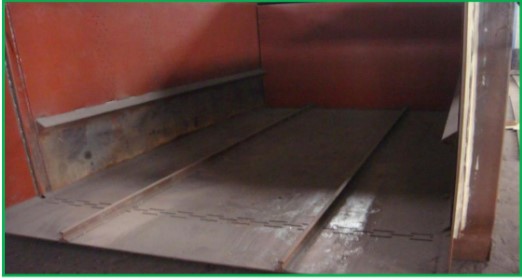

C.四導軌垃圾推出機構。當貯存的垃圾需要推出轉運時，由水平液壓推缸將推板由箱體后部向前推出，此時，推板由底部2條滑輪式軌道和兩側剛性導軌導

向，形成四周穩定的平衡系統，確保推出平穩，無震動，如下圖所示。四軌道式壓縮推板運行機構圖

2)設備舉升過程中應具有液壓安全保護措施，防止液壓管路爆管造成的箱體垮落而導致的危險，如下圖示。

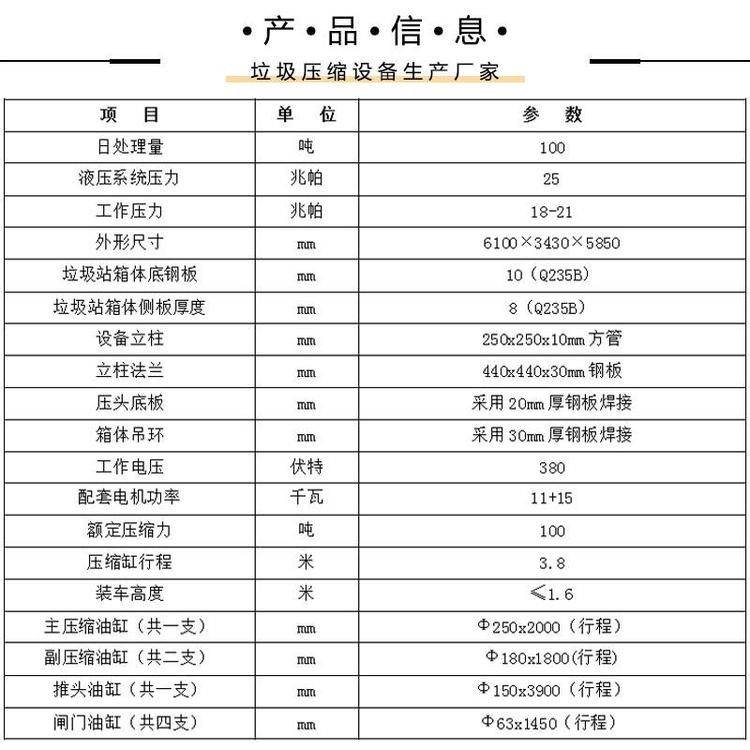

3、三缸四柱垂直壓縮垃圾中轉站技術參數

4、三缸四柱垂直壓縮垃圾中轉站性能特點圖示和詳細說明

1)設備采用垂直壓縮方式工作，運用機電液一體控制，壓頭的壓縮力為120t.

a.垃圾壓縮密度達到0.85t/㎡以上。

b.設備壓縮垃圾比可達3:1,并有效減少垃圾內水份，以便進行后續填埋或焚燒處理，垃圾箱與運輸車對接過程中垃圾散落大多是垃圾壓縮密度小和對接部分太少造成，而且加長了垃圾箱與運輸車對接部分，使得對接時不會有垃圾散落入地面或地坑內，下圖為垃圾壓縮后效果圖。

3)垃圾箱出料門采用垂直液壓舉升機構。

4)垃圾站工作時箱體為密封結構，防止垃圾和灰塵外溢，投料口具有噴藥噴霧裝置。

5)設備箱體結構應考慮垃圾含水量的排水減容措施，保證垃圾的水分得到擠壓：垃圾箱體應預留維修窗口，方便設備故障時能及時進入箱體進行維修，如下圖所示。

6)設備電控系統的關鍵元器件如日本歐姆龍PLC、接近式行程開頭等，全部采用知名進口高端產品，經由 PLC 程序控制器實現液晶顯示可視化操作，可完整的顯示電器（電液）控制、儀器、儀表、操作及行程的工作狀態。

a.三缸四柱垂直壓縮垃圾中轉站設備采用進口的全電腦PLC(歐姆龍）控制系統，能夠通過程序?qū)崿F(xiàn)手動、自動操作和完成所有動作，如下圖所示。

b.控制系統有主控制系統（控制柜）和現場移動控制盒組成，并且移動線制線長度能夠達到10米，如下圖所示。

c.采用自動、手動一體的控制系統：當電子系統出現故障時，可采用手動繼須工作。

d.設備控制系統設有緊急停止按鈕并通過PLC程序控制，預防出現誤操作及其它突發情況的發生而無法緊急停止的情況。

7)設備控制系統配置有各種限位保護開關、超壓報警、蜂鳴警示等多種保護裝置，設備動作時能提醒周邊人員注意安全聲響，并設有警示標記。設備動作前，PLC控制系統輸出信號驅動外接報警裝置（電鈴、報警器等），提醒設備周邊人員注意安全，退出到安全區域，設備準備運行，距料斗邊緣500mm距離刷安全警示線。

8)三缸四柱垂直壓縮垃圾中轉站設備所有動作均在先進的液壓系統及由PLC控制的電氣控制的控制系統下自動或手動完成�？蓪�(shí)現自動壓縮垃圾、自動推送垃圾塊、自動鎖緊垃圾箱等操作，所有裝置連接牢固、可靠、操作簡單、維護保養方便。

9)液壓系統采用恒功率變量柱塞泵的先進控制技術。主液壓元件采用可靠性高的國內外知名品牌產品：榆次（日本）油研的雙聯葉片泵、閥、（密封件全部為進口件），以保證液壓系統的質量穩定性和可靠性，防止因液壓元件質量問題而引起的液壓滲油現象。
